A análise de sombreamento para o dimensionamento de brises metálicos exige o cruzamento de dados geolocalizados com a geometria da edificação. Além disso, o estudo precisa considerar a orientação da fachada e a trajetória solar ao longo do ano.
A trajetória solar é determinada a partir da latitude e longitude do projeto. Com essas informações, o sistema calcula dois vetores angulares fundamentais para qualquer período do ano.
A Altura Solar representa o ângulo vertical do sol em relação ao horizonte. Esse valor varia entre:
O Azimute Solar corresponde ao ângulo horizontal projetado no plano terrestre. Nesse caso, o cálculo utiliza o Norte geográfico como referência.Ao longo do dia, o azimute varia do Leste (aproximadamente 90°) para o Oeste (aproximadamente 270°). Portanto, esse parâmetro permite identificar a posição lateral do sol em relação à fachada.
A orientação da fachada influencia diretamente o ganho térmico da edificação. Por isso, a Calculadora de Brises Refax permite definir a posição da fachada em graus:
A partir dessa configuração, o sistema calcula o Ângulo Beta (β). Esse valor representa o azimute solar relativo à normal da fachada, ou seja, a diferença entre o Azimute Solar e a orientação da fachada.
Geometricamente, a incidência solar direta ocorre somente quando:
Depois de definir os vetores de incidência solar, o sistema valida a eficiência do sombreamento conforme a geometria do produto especificado.

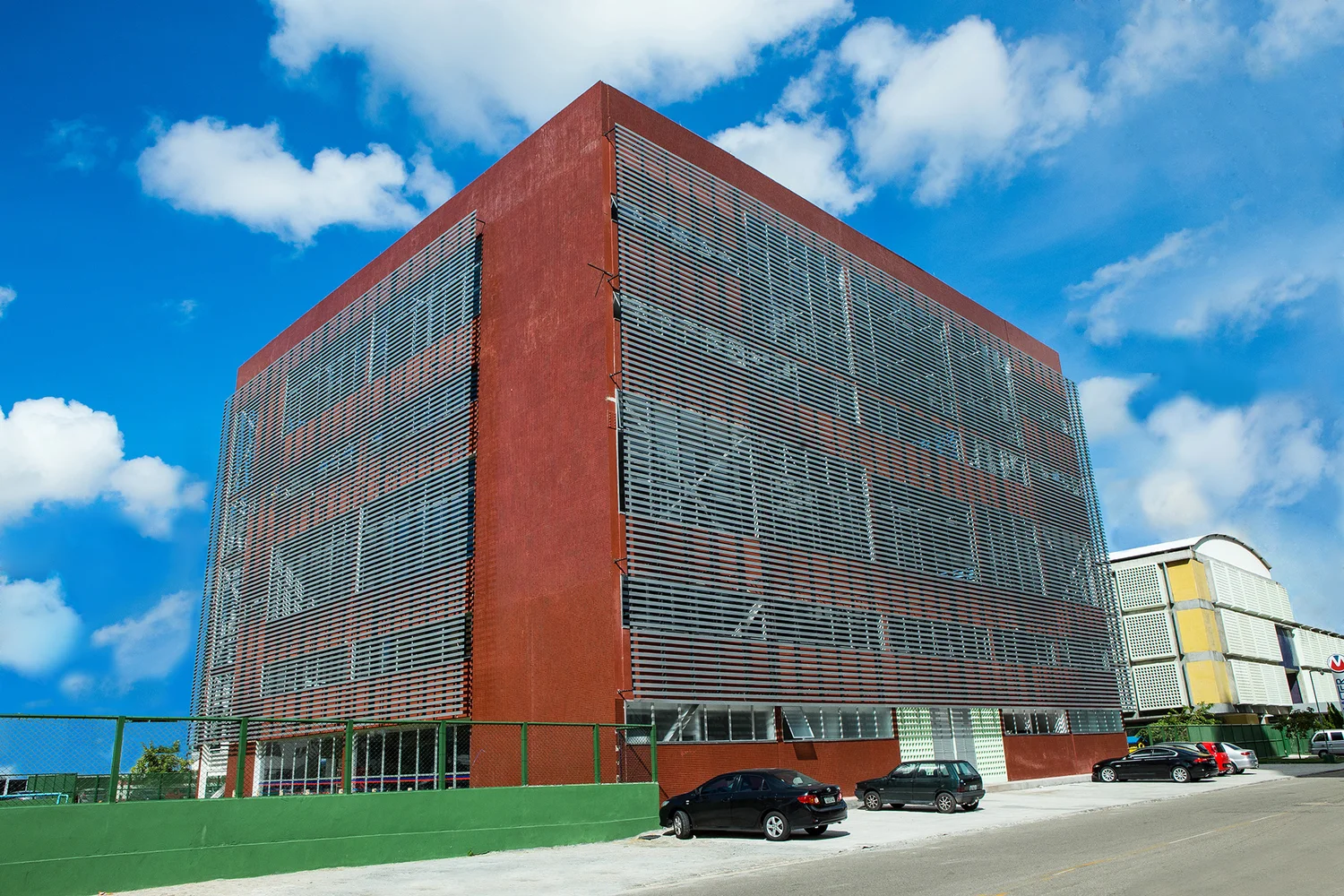

Brises horizontais
Nos brises horizontais, a variável mais importante é a altura solar. Nesse cenário, o sistema perde eficiência quando o ângulo α solar é menor que o αbrise.
O αbrise, também conhecido como ângulo de corte vertical, é calculado pelo arco-tangente da distância vertical entre os perfis dividida pela profundidade da lâmina.
Além disso, os brises horizontais apresentam excelente desempenho em fachadas com alta incidência solar vertical.

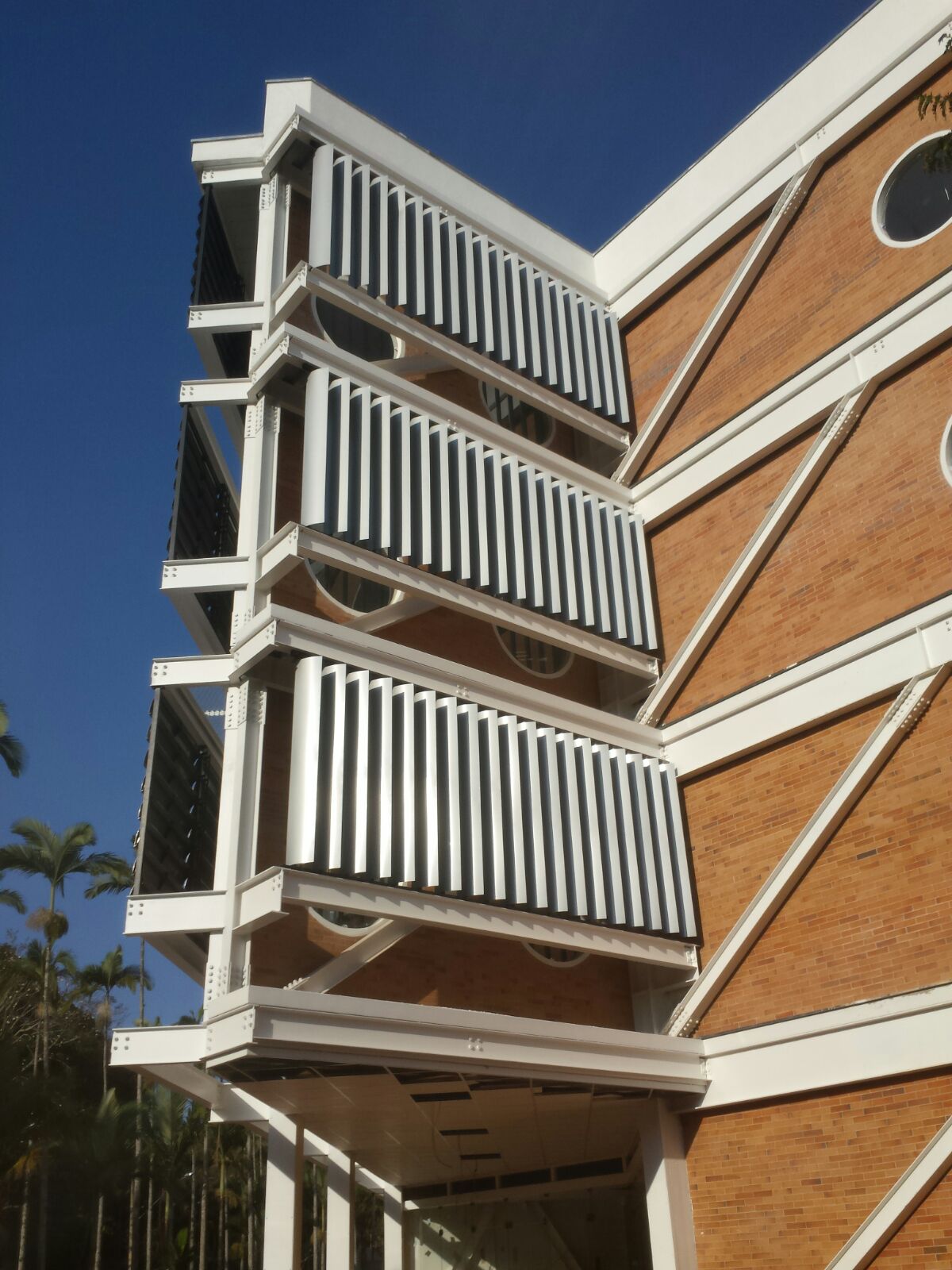

Brises verticais
Nos brises verticais, a variável crítica é a posição horizontal do sol. Portanto, o sistema perde eficiência quando o β solar é menor que o βbrise.
O βbrise, chamado de ângulo de corte horizontal, é calculado pelo arco-tangente da distância horizontal entre os perfis dividida pela profundidade da lâmina.
Dessa forma, os brises verticais controlam melhor a incidência solar lateral, especialmente em fachadas orientadas para leste e oeste.

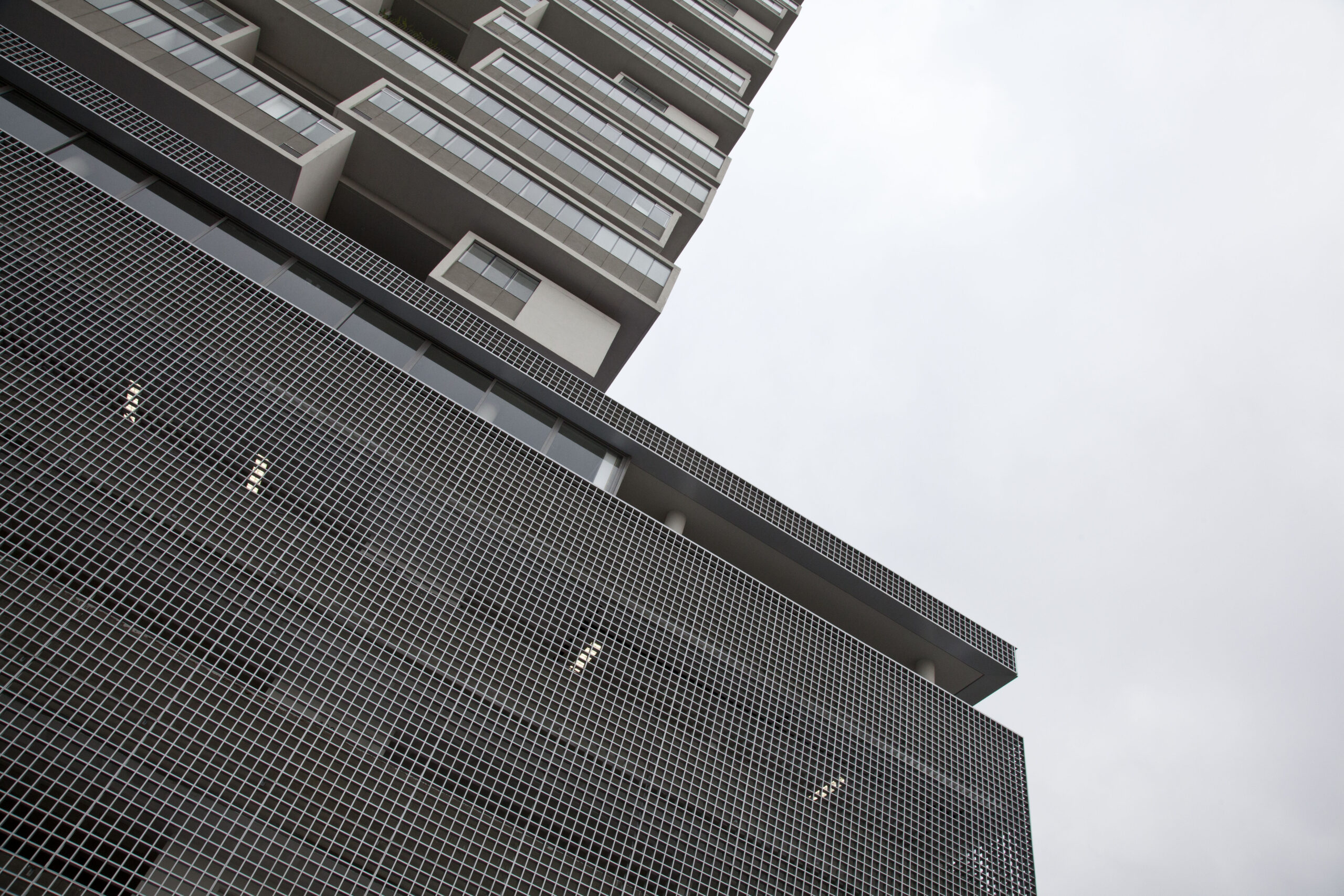

Brises combinados (Brise Colmeia)
Os modelos combinados unem proteções horizontais e verticais no mesmo sistema. Assim, o Brise Colmeia integra simultaneamente os ângulos αbrise e βbrise.
Como resultado, esse modelo bloqueia a insolação em múltiplos eixos e proporciona maior eficiência térmica para fachadas com elevada exposição solar.
A tipologia de instalação também interfere diretamente na eficiência do sombreamento. Mesmo quando os ângulos de corte estão corretos, falhas perimetrais podem comprometer o desempenho térmico.
A instalação dentro do vão reduz frestas laterais e maximiza o bloqueio solar. Por isso, esse sistema costuma apresentar melhor desempenho térmico.
Nas instalações externas, a geometria da fachada pode gerar frestas perimetrais. Consequentemente, o projeto precisa prever prolongamentos adicionais para manter a eficiência do sombreamento.
Além disso, o correto detalhamento técnico evita perdas de desempenho e melhora o conforto térmico interno.
A Calculadora de Brises da Refax reúne todas essas variáveis em um único sistema inteligente. Dessa maneira, a ferramenta gera automaticamente um ranking com os modelos de melhor desempenho térmico para cada fachada configurada.
Além de agilizar a especificação, a plataforma contribui para decisões mais precisas durante o desenvolvimento arquitetônico.
Acesse a ferramenta da Refax e simule os resultados para o seu projeto.
