Fachadas Ventiladas e Efeito Chaminé: Como a Arquitetura Sustentável Une Estética e Eficiência Energética

O avanço do aquecimento global e o aumento das temperaturas médias impuseram um novo desafio à arquitetura contemporânea. Hoje, reduzir o consumo de energia nas edificações tornou-se uma necessidade, sobretudo nos sistemas de climatização artificial (HVAC).

Nesse contexto, a busca por envelopes prediais de alto desempenho deixou de ser apenas uma escolha estética. Ela passou a representar uma importante premissa de engenharia.

Assim, as fachadas do século XXI precisam conciliar identidade visual e soluções passivas de conforto térmico. Dessa forma, a envoltória do edifício passa a atuar diretamente na gestão energética.

Fachada Ventilada: Tecnologia, Funcionamento e Materiais

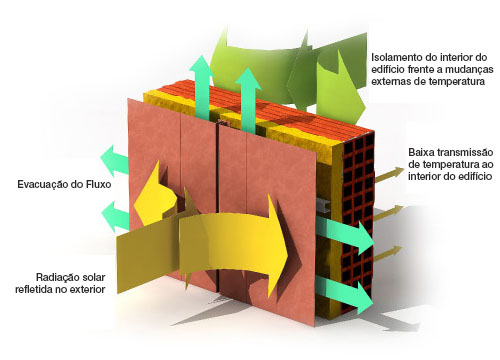

A fachada ventilada é um sistema construtivo aplicado ao envelope predial. Sua principal característica é o afastamento entre o revestimento externo e a parede estrutural interna.

Esse espaço cria uma câmara de ar contínua. Ela atua como barreira de proteção física e contribui para melhorar o desempenho térmico da edificação.

Benefícios Principais:

• Dissipação de Radiação Solar: A maior parte da radiação solar atinge primeiro o painel externo. Parte dela é refletida e outra parte se transforma em calor na câmara de ar. Com isso, reduz-se o aquecimento direto da alvenaria.
• Gestão de Umidade: A circulação constante do ar ajuda a reduzir a condensação. Além disso, contribui para proteger a estrutura contra a presença de umidade.
• Isolamento Acústico: A separação entre o revestimento externo e a parede interna ajuda a reduzir a transmissão de ruídos aéreos.
• Durabilidade do Edifício: O sistema protege a estrutura principal contra intempéries e choques térmicos. Consequentemente, pode contribuir para aumentar a vida útil da edificação.

Materiais Aplicados:

• Placas externas: exigem materiais resistentes às intempéries e com baixo peso por metro quadrado. Entre as principais opções estão o alumínio e o aço galvanizado/galvalume. Esses materiais podem receber acabamento em coil coating. Também são utilizados painéis cerâmicos extrudados, fibrocimento e rochas ornamentais de baixa espessura.

O Efeito Chaminé e a Mitigação do Consumo Energético

O princípio físico que favorece a eficiência da fachada ventilada é o efeito chaminé. Ele ocorre por causa da diferença de densidade entre o ar aquecido da câmara e o ar externo.

Quando a radiação solar atinge o revestimento, o ar presente na câmara começa a aquecer. Como o ar quente é menos denso, ele sobe naturalmente em direção às aberturas superiores.

Esse movimento cria uma zona de baixa pressão na base da fachada. Como consequência, o sistema aspira ar mais fresco pelas aberturas inferiores.

Assim, estabelece-se um fluxo contínuo de ventilação natural. Esse processo contribui para retirar parte do calor acumulado atrás do revestimento.

Estudos científicos e modelagens termodinâmicas demonstram a eficiência desse mecanismo no desempenho térmico das edificações:

• Patania et al. (2010) demonstraram, por meio de simulações termo-fluidodinâmicas, que fachadas ventiladas podem reduzir a carga térmica durante o verão. O resultado está relacionado ao sombreamento da parede e à convecção natural na câmara de ar. Dessa forma, o sistema contribui para melhorar o desempenho energético da edificação (Thermofluid-dynamic analysis of ventilated facades, Energy and Buildings).Sanjuan et al. (2011) utilizaram simulações CFD para analisar o comportamento térmico desse tipo de fachada. Os autores verificaram que o fluxo de ar remove parte do calor acumulado no revestimento. Assim, uma quantidade menor de calor chega à parede interna. O efeito pode reduzir as cargas de resfriamento, principalmente em regiões com verões quentes (Energy performance of an open-joint ventilated façade compared with a conventional sealed cavity façade, Solar Energy).

Ao limitar os picos de temperatura na parede suporte, o sistema reduz a necessidade de resfriamento dos ambientes internos. Como resultado, também pode diminuir o peak load dos equipamentos de ar-condicionado.

Estudo de Caso: O Edifício Azul de Isay Weinfeld e o Revestimento MW270 Refax

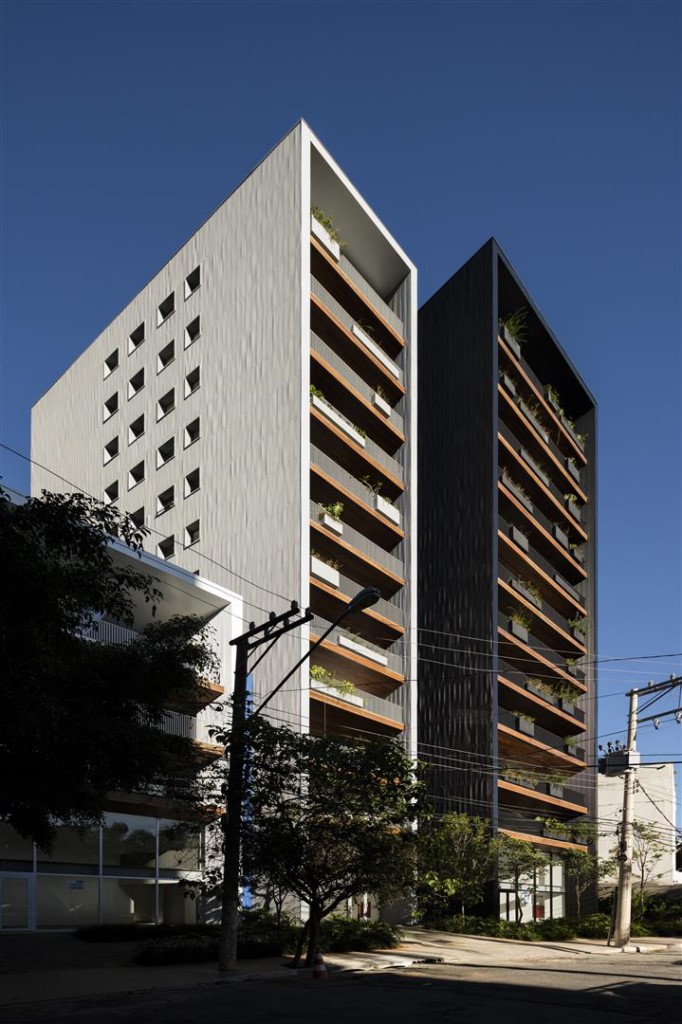

A integração entre sofisticação arquitetônica e desempenho técnico pode ser observada em projetos como o Edifício Azul, concebido pelo arquiteto Isay Weinfeld.

O projeto se destaca pela volumetria marcante. Além disso, utiliza cor e textura metálica como elementos importantes de sua identidade visual.

Para viabilizar essa linguagem estética, o projeto utiliza o revestimento metálico MW270 da Refax.

• Especificação Técnica do MW270: O painel linear MW270 pode atuar como a “pele” externa de uma fachada ventilada. Fabricado em alumínio, o perfil permite modulação precisa e excelente rigidez planar. Além disso, seu sistema de encaixe favorece uma composição uniforme da fachada.
• Integração com o Efeito Chaminé: Na fachada ventilada, existe uma câmara de ar entre os painéis e a estrutura. O ar aquecido pode circular por esse espaço e subir naturalmente. Esse movimento ajuda a retirar parte do calor acumulado atrás do revestimento. Ao mesmo tempo, o sistema preserva a linguagem visual proporcionada pelos painéis MW270.

Soluções Refax para a Arquitetura de Alto Desempenho

Projetos contemporâneos exigem equilíbrio entre linguagem arquitetônica e rigor técnico. Nesse cenário, os envelopes metálicos aplicados em fachadas ventiladas oferecem diferentes possibilidades de projeto.

Além de contribuir para uma estética marcante, o sistema pode favorecer o desempenho térmico da edificação. Dessa forma, arquitetura, engenharia e eficiência energética passam a atuar de maneira integrada.

A Refax desenvolve e fabrica revestimentos, forros e brises metálicos. As soluções atendem arquitetos e engenheiros na especificação de fachadas eficientes em projetos de toda a América Latina.

Leve eficiência energética e sofisticação técnica ao seu próximo projeto.

Entre em contato com a equipe de engenharia da Refax para especificações técnicas, envio de detalhes executivos em ou solicitação de suporte no dimensionamento de fachadas metálicas ventiladas.
