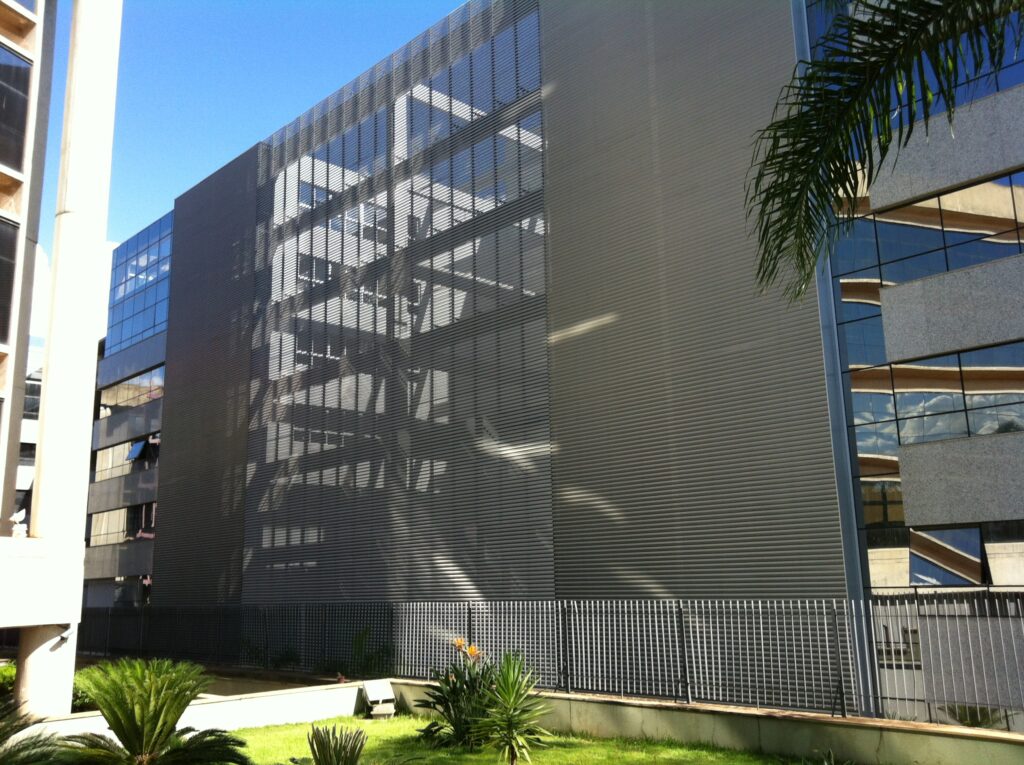

O estudo de insolação analisa como a luz solar incide sobre um terreno ou edifício ao longo do dia e das estações do ano. Dessa forma, o levantamento identifica horários e áreas de sol e sombra para otimizar o conforto térmico, a eficiência energética e o posicionamento das aberturas arquitetônicas.
Neste artigo, vamos realizar um estudo de insolação para uma fachada norte de um edifício localizado na cidade de São Paulo utilizando a Calculadora de Brises Refax. Como explicamos no artigo “Estudo de insolação em fachadas: a matemática por trás da Calculadora de Brises Refax”, pequenas variações na localização e na orientação da fachada exercem pouca influência no resultado final. Portanto, edifícios com a mesma orientação tendem a apresentar comportamentos solares muito semelhantes.

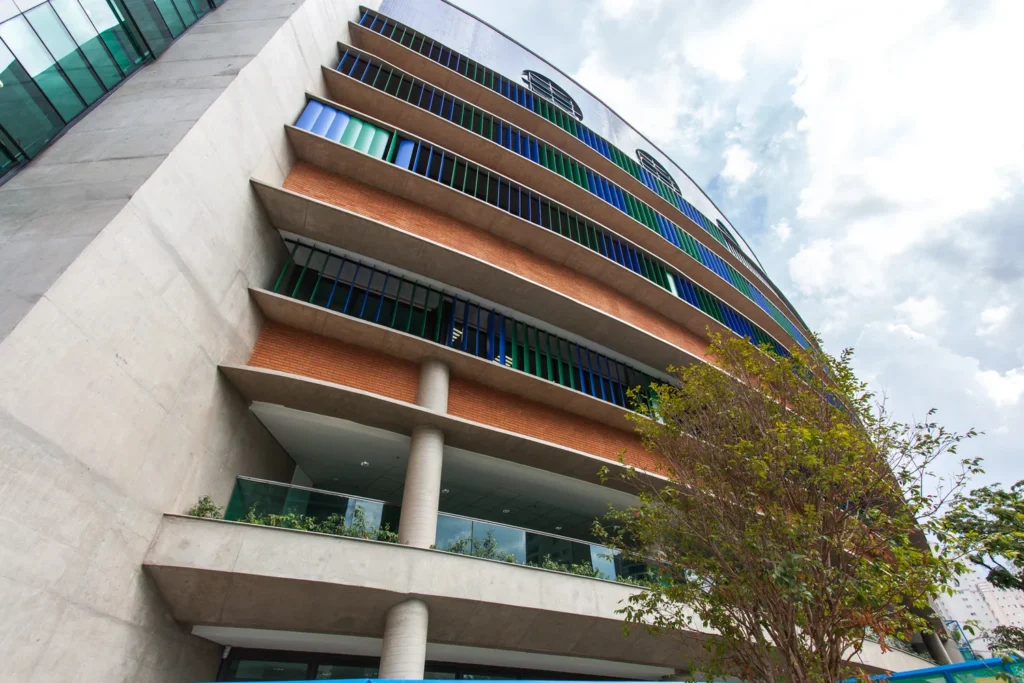

No edifício escolhido para esta análise, a fachada possui orientação de 344,42°, o que caracteriza uma fachada norte.

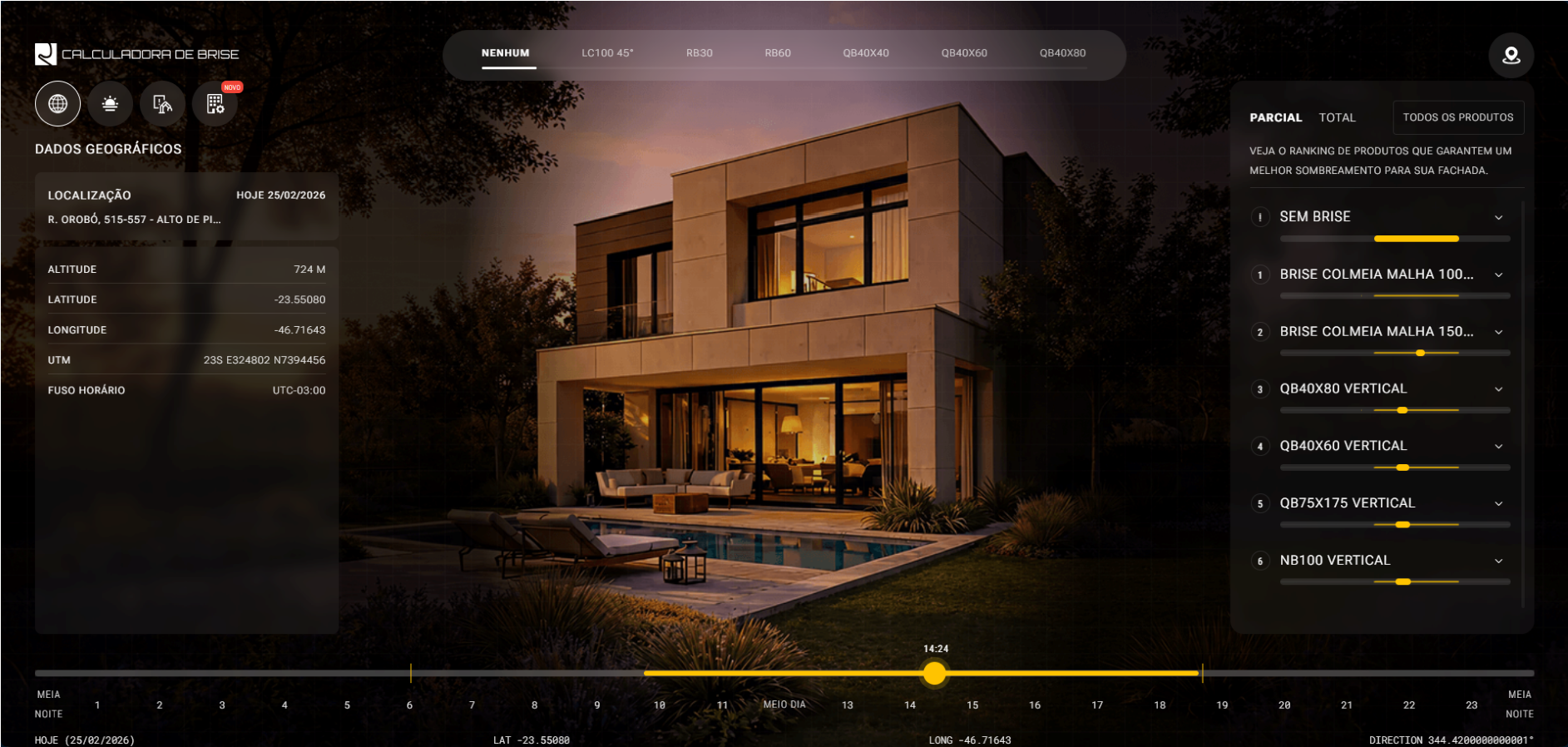

Após inserir os dados na calculadora e clicar no botão “Calcular”, a plataforma carrega automaticamente a dashboard configurada para o dia atual.
Apesar de a calculadora permitir análises em qualquer data do ano, o projetista deve considerar pelo menos três momentos-chave para avaliar corretamente o comportamento solar no hemisfério sul. Essas datas representam os extremos e o ponto intermediário do movimento aparente do sol:

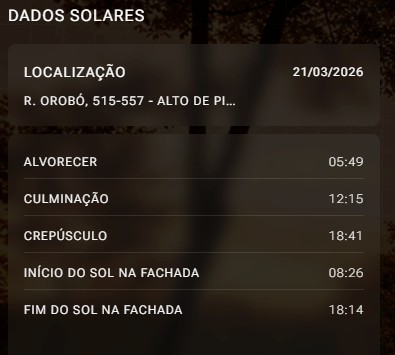

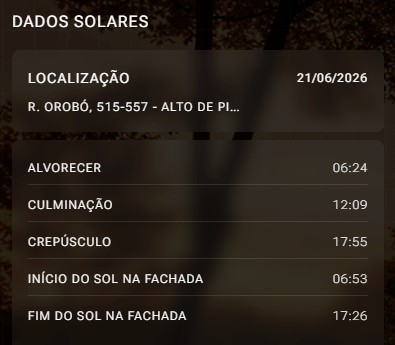

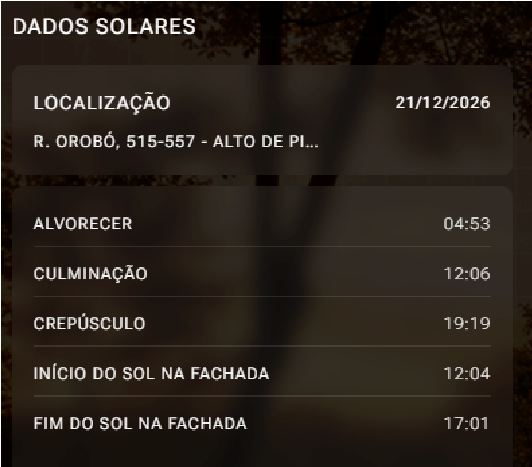

No campo “Dados solares”, a calculadora apresenta todas as informações relacionadas ao movimento solar, incluindo os horários de incidência direta na fachada estudada.
Outra maneira de visualizar esses resultados é por meio da barra horária, cuja escala se inicia às 00h00 e termina às 23h59.
Muitos estudos de insolação terminam nesta etapa. Afinal, processos que antes exigiam horas de trabalho agora podem ser concluídos em poucos minutos, sem a necessidade de projetos complexos ou computadores potentes. Entretanto, a Calculadora de Brises Refax permite avançar ainda mais na análise.

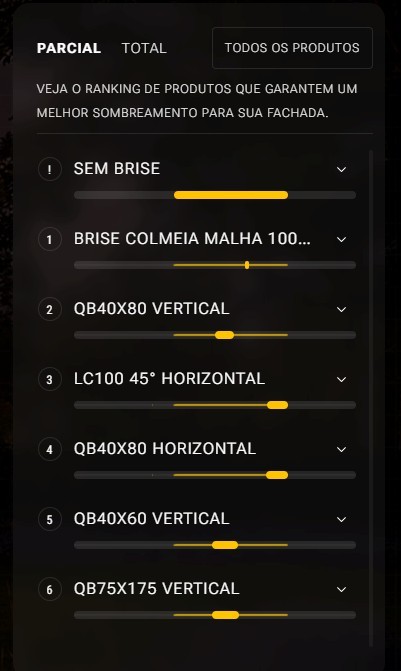

No lado direito da dashboard, a plataforma exibe um ranking com os modelos de brises da Refax. O primeiro colocado indica o sistema que proporciona sombreamento por mais tempo na fachada analisada.
Mesmo assim, o ranking não deve servir como único critério para definir o modelo ideal. Regiões frias, por exemplo, podem aproveitar a incidência solar para obter aquecimento natural. Em contrapartida, o excesso de radiação pode provocar ofuscamento, desconforto térmico e aumento da demanda por climatização.
Por esse motivo, o projetista precisa entender as necessidades específicas do ambiente antes de escolher o sistema de sombreamento.

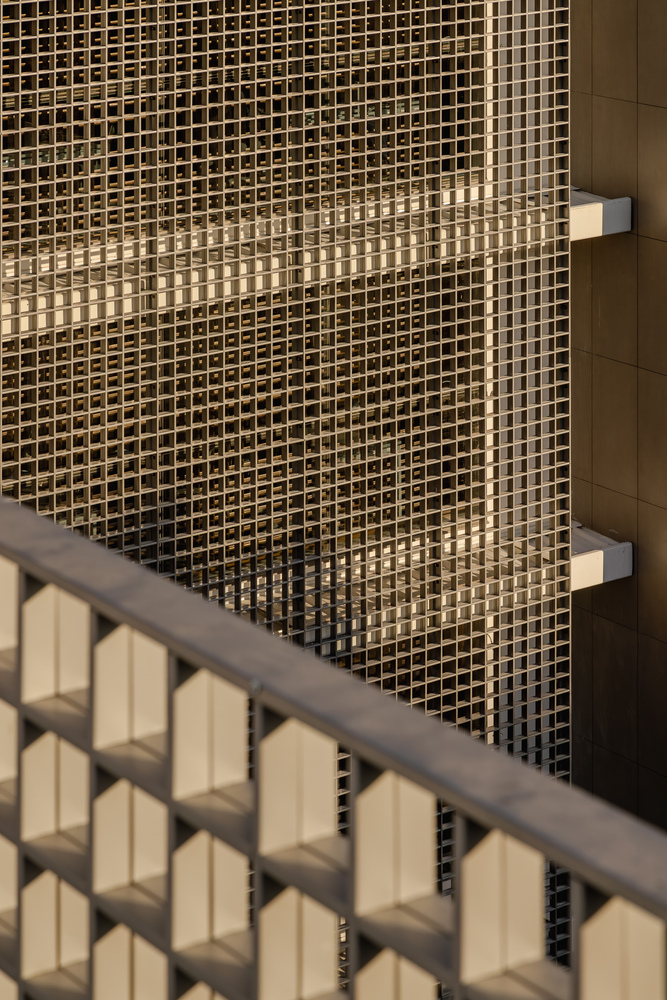

Uma das conclusões possíveis desta análise é que o Brise Colmeia malha 100×100 mm oferece excelente proteção tanto nos equinócios quanto no solstício de verão.

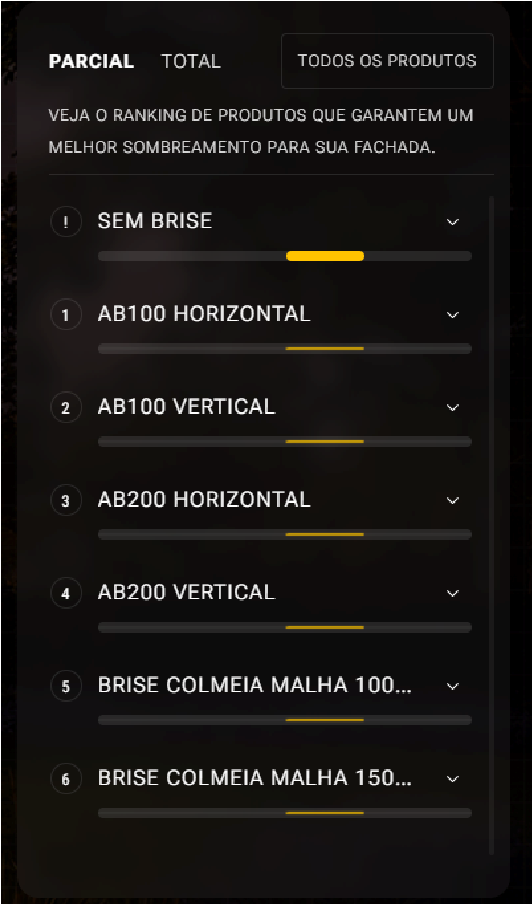

Embora o modelo apareça na quinta posição em determinadas situações do solstício de verão, a calculadora organiza modelos empatados em ordem alfabética. Portanto, o desempenho térmico continua equivalente aos primeiros colocados.
Entretanto, o comportamento do sistema muda significativamente durante o solstício de inverno.

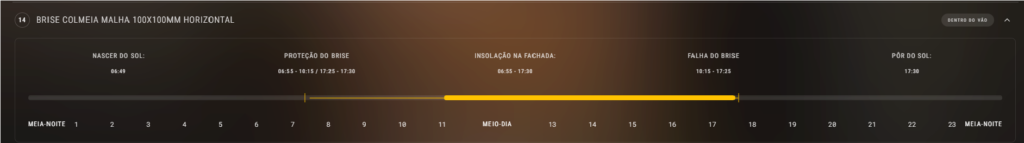

Nesse cenário, o modelo ocupa apenas a 14ª posição e deixa de sombrear grande parte do dia. Assim, talvez ele não seja a solução mais adequada para ambientes que exigem controle rigoroso da luz natural, como escritórios, salas de reunião e ambientes corporativos.

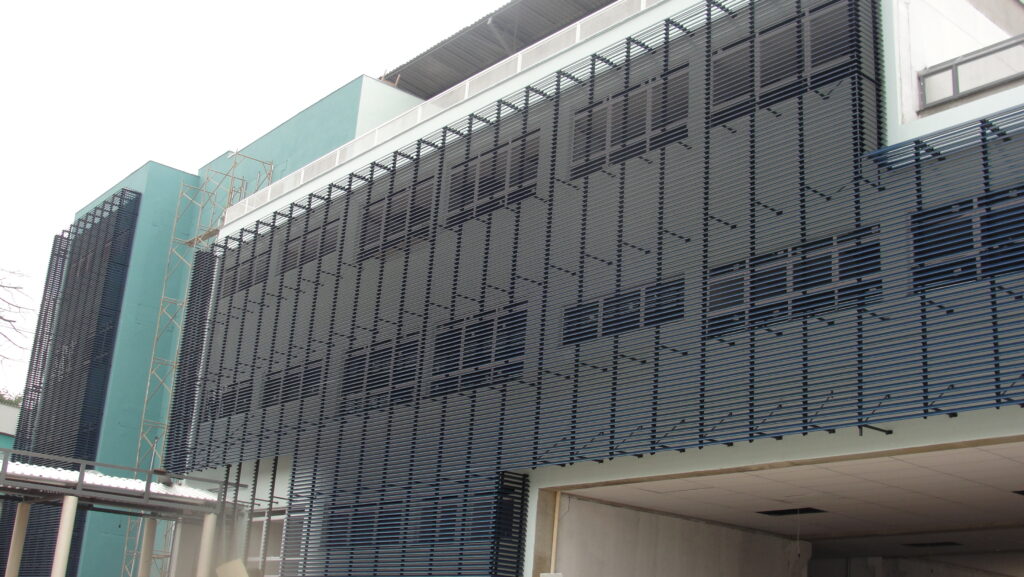

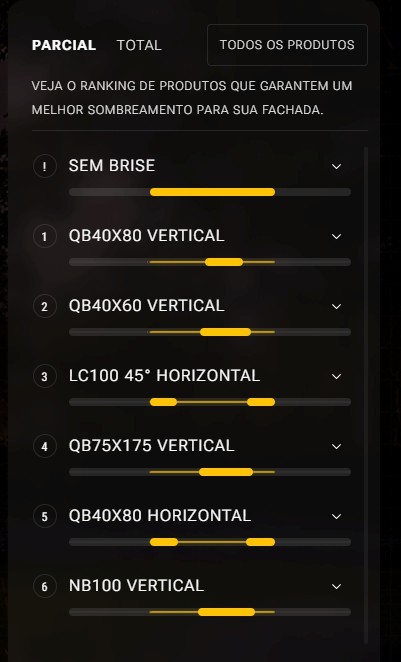

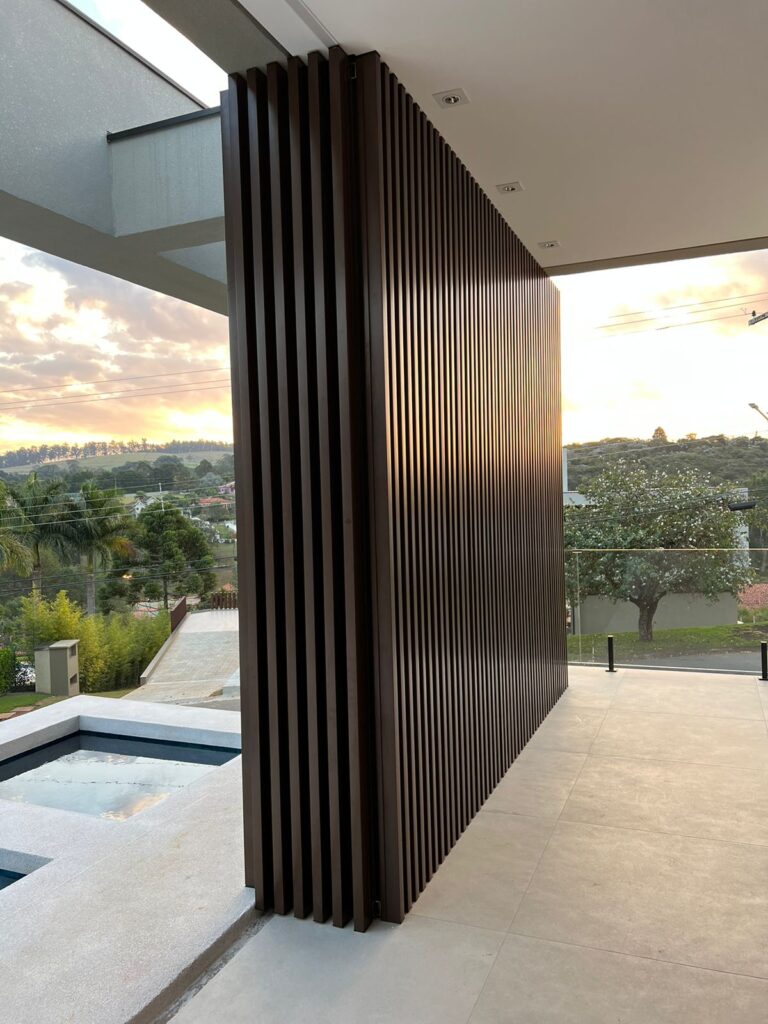

Outra conclusão possível é optar pelo modelo QB40x80 instalado no sentido vertical, ocupando a 2° posição nos equinócios e a 1° opção no solstício de inverno e verão Apesar de aparecer na 15° posição, este modelo também garante um sombreamento total e está empatado com os demais) ou ainda optar pelo modelo LC100 45° instalado no sentido horizontal, tendo um desempenho muito próximo do QB40x80 vertical.
É importante observar que mesmo com resultados próximos, a máscara de sombreamento é completamente diferente. O brise horizontal falha em sombrear no início e fim do dia, quando o sol está próximo ao horizonte. Já o brise vertical falha em sombrear próximo a culminação (meio dia solar) e isso deve influenciar na escolha… Qual horário eu preciso garantir sombra no ambiente? Claro que existem modelos de brises que garantem um sombreamento total, como é o caso do Brise metálico VP115, mas acabam comprometendo a visibilidade externa e muitas vezes este efeito não é desejado. Uma alternativa que alia visibilidade e sombreamento total são os brises retráteis, como o modelo Asa de avião, onde os perfis podem ser abertos ou fechados, manual ou motorizados, de acordo com a vontade do usuário. tendo como ponto negativo seu custo mais elevado.
Ao definir o modelo, resta verificar qual é o tipo de montagem mais adequado e se caso o tipo fora do vão seja escolhido, deve-se dimensionar o afastamento e prolongamentos afim de garantir o sombreamento desejado. Leia este artigo onde explicamos estes cálculos utilizando a calculadora de brises Refax: Entendendo os tipos de montagem de um brise-soleil.
